一、特点
J-SAM-GST9122手动火灾报警按钮安装在公共场所，本报警按钮含电话插孔。当人工确认火灾发生后按下按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编号或位置并发出报警声响。将消防电话分机插入电话插孔即可与电话主机通讯。本手动火灾报警按钮主要具有以下特点：
（1）采用拔插式结构设计，安装简单方便，按钮上的按片在按下后可用专用工具复位。
（2）按下报警按钮按片，报警按钮提供的独立输出触点，可直接控制其他外部设备。
（3）用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
（4）地址码为电子编码，可现场改写。  二、主要技术指标
（1）工作电压：总线24V
（2）监视电流≤0.6mA
（3）动作电流≤1.8mA
（4）线制：与控制器无极性信号二总线连接，与GST-LD-8304采用二线制连接
（5）输出容量：额定DC30V/100mA无源输出触电信号，接触电阻≤100mΩ
（6）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（7）外壳防护等级：IP43
（8）外形尺寸：

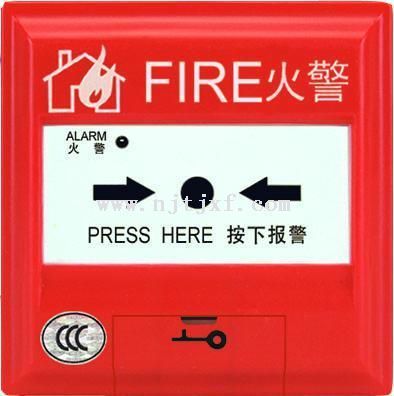

95.4mm×98.4mm×42.5mm (带底壳) 手动火灾报警按钮外形示意图如下
手动火灾报警按钮的外接端子示意图如下
其中： Z1，Z2：报警控制器来的信号总线，无极性。 K1，K2: 额定DC30V/100A无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。 TL1，TL2：与GST-LD-8304连接的端子。
|
