• 品牌:海湾（GST）

• 型号:GST-GF300W

• 名称:消防广播功率放大器

• 工作电压:交流主电AC220V

• 工作电流:≤2.4A

• 环境温度:0℃-40℃

• 环境湿度:≤95%，不结露

• 尺寸:482.6mm×88.1mm×305.0mm

• 功率大小:300W

• 别名:GST-GF300W功放

• 重量:12.8kg

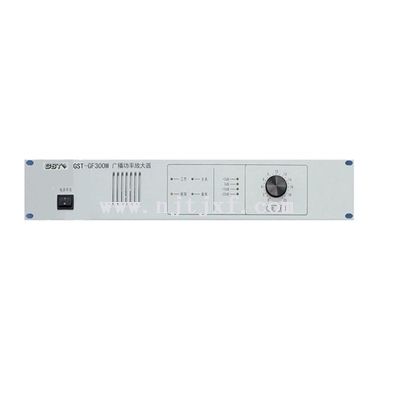

一、GST-GF300W广播功率放大器概述:

　　广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能。GST-GF300W型广播功率放大器功率为300W。

　　GST-GF300W广播功率放大器主要技术指标：参考商品属性内容

　二、GST-GF300W广播功率放大器系统内部接线说明：

　　1、音频输入输出：RCA音频接口，其中一路RCA口，可以作为接收来自于音源设备的音频输出，另外一路可作为级联下一台功率放大器的音频输入。

　　2、保险管座：本机供电的交流保险（3A）

　　3、电源开关：控制本机的电源开关，在应急信号输入时，本机的电源开启不受此开关的控制

　　4、级联输入：RJ45接口内部控制专用接口，用于功率放大器的监听控制，自检控制

　　5、级联输出：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器

　　6、定压输出：功率放大器的音频输出广播线

　　7、遥控接口：接受其它设备的联动控制信号，为直流24V输入，接入DC24V自动启动本机至工作状态，同时音频输出不受音量电位器的控制。无DC24V信号控制时本机的开启受前面板的电源开关控制，音频输出受音量电位器的控制

　　8、过载接口：当本机出现异常或由于外部输出线短路时，致使本机过载灯常亮，由该接口输出一个无源闭合接点信号。本机处于子恢复状态下不输出闭合接点信号

　　9、备用电源输入：备用交流220V电源输入接口

　　10、主用电输入：主用交流220V电源输入接口
